以下是:江西景德镇接地电阻测试仪,工频交流耐压试验装置现货销售的图文介绍

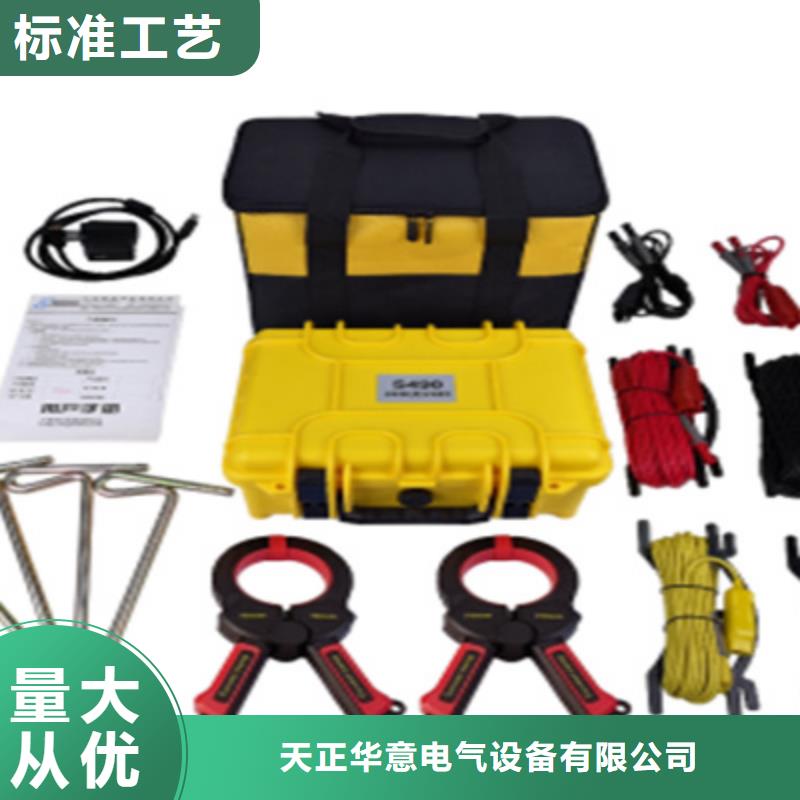

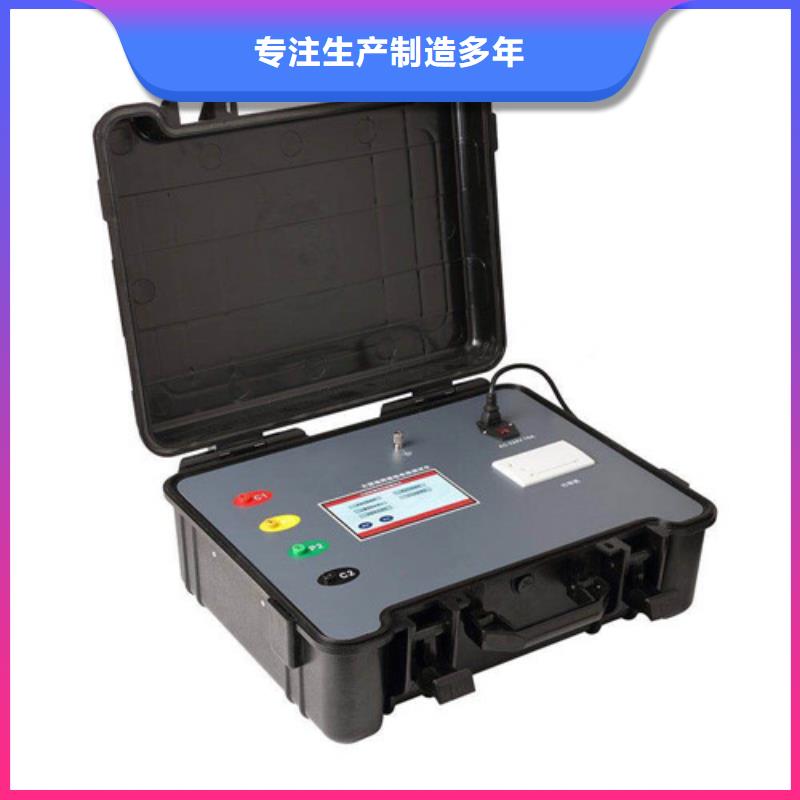

江西景德镇接地电阻测试仪数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达20mA，精密3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。仪器由主机、测试线、辅助接地棒、数据软件、通讯线等组成。主机采用一体化工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光、棒图指示，一目了然，能存储100组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。二．技术规格功 能接地电阻、接地电压、低值电阻测量电 源DC 11.1V 大容量可充锂电池，充满电连续使用约20小时背 光可控白屏背光，适合昏暗场所使用测量方式精密三线法、简易二线法测量接地电阻测量方法接地电阻测量：额定电流变极法，测量电流20mA MAX对地电压：平均值整流(P-E接口间)量 程接地电阻： 0.00Ω～3000Ω接地电压： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地电阻：±2％rdg±5dgt注：1. 辅助接地电阻100Ω±5％，对地电压＜5V 2. 干扰电压5V时的附加误差≤±5％rdg±5dgt接地电压：±2％rdg±3dgt（50Hz/60Hz）测试电压波形正弦波测试频率820Hz测试电流0.00Ω~30.00Ω档： AC 20mA max30.0Ω~300.0Ω档： AC10mAmax300Ω~3000Ω档： AC 5mA max开路测试电压AC 40V max显示模式超大LCD显示测量指示测LE闪烁指示，LCD倒计数显示LCD尺寸128mm×75mmLCD显示域124mm×67mm产品尺寸主机尺寸：320mm×270mm×145mm外包装尺寸：400 mm×245mm×335mm测 试 线3条：红色15m，黄色10m，色5m各1条简易测试线2条：红色1.6m，黑色1.6m各1条辅助接地棒2根：φ10mm×150mm测量时间对地电压：约2次/秒；接地电阻：约3秒/次测量次数5000次以上(短路测试，测1次，停30秒再测)线路电压AC 600V以下测量通讯接口具有RS232接口，存储数据可以通过数据软件上传电脑，保存打印通 讯 线USB转RS232通讯线1条
天正华意电气设备(景德镇市分公司)销售: 工频交流耐压试验装置,品种全,价格低。产品畅销全国多个省市自治区。产品各项指标均符合标准，产品质量可靠、性能稳定。多年来公司牢牢把握技术创高新，产品创品牌，这一永恒主题，以诚信为立企之本，不断企业的品位，与各界新老顾客朋友共同促进，共谋发展，以创佳绩。公司始终以完善服务、合理的价格服务于广大客户。我们将继续致力于为客户提供产品和满意的服务，以赢得客户对我们的信任和支持。
江西景德镇接地电阻测试仪 特别是大型接地网的接地阻抗一般很小（一般在0.5Ω以下），干扰带来的相对误差更大。为了降低现场干扰的影响，目前采用的方法主要有两种，一种是增大测试电流，一种是使用异频法。种方法是通过加大测试电流来加大信号电压和信号电流，从而提高信噪比，减小测量误差。这种方法由于采用了很大的测试电流（DL/T475-2006标准不宜小于50A），使得设备非常笨重，且布线劳动强度很大，耗时耗力。而且，由于主要干扰与信号同频，无法从根本上干扰的影响，为解决该问题，山东省电力工业局文件（鲁电科[1997]111号）“关于下达1997年科技攻关、开发及科技成果推广计划的通知”第38项下达了“运行中大型变电站接地网接地电阻测试与研究”攻关计划，与华中理工大学联合攻关，解决了工频流入地网电流干扰及测试引线线间的干扰问题。该研究成果获得了华中电网集团科技进步二等奖，山东省电力公司科技进步二等奖。异频法则是通过改变测试电流的频率来避开工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除干扰的影响，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度也大大减轻。由于具有测试结果稳定可靠和省时省力的优点，异频法测试已被国内外专家广泛接受和采用。
江西景德镇接地电阻测试仪测试线阻校验为了提高现场测量接地电阻的精密性、稳定性，避免因测试线长时间使用线阻变化引起的误差；避免因测试线未完全插入仪表接口或接触不良引起的误差；避免因用户更换或加长测试线引起的误差等，特设计了线阻校验功能，对于“30Ω”档的低值电阻测量更加。连接好测试线与仪表后，将所有测试线的另一端短接，如下图，将 FUNCTION功能转换旋钮切换至对应的接地电阻测量档位，按“TEST”键开始校验，校验中 LED 指示灯闪烁，LCD 倒计数显示，校验完毕 LCD 显示线阻值并将该值存储，在本次开机接地电阻测量中会自动扣除校验的线电阻值。关机不保存校验线阻值，下次开机，需要重新校验。三线测试接地电阻在测试接地电阻时，先确认接地线的对地电压值，即C(H)与E或P(S)与E的电压值必须在20V以下，若对地电压在5V以上，此时接地电阻的测量可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测试。三线测试：如下图，从被测物体起，分别将P(S)、C(H)辅助接地棒呈一条直线深埋入大地，将接地测试线(绿、黄、红)从仪表的E、P(S)、C(H)接口对应连接到被测接地极E、辅助电压极P(S)、辅助电流极C(H)上。连接好测试线后，先将FUNCTION功能选择旋钮旋至“REARTH ”位置，进入接地电阻测试模式，按一下“TEST”键开始测试，测试过程中有倒计数指示及测试进度棒图指示，测试完毕后显示稳定的数据，即被测接地体的接地电阻值R。被测接地体E到电流极C(H)之间的距离，应至少是被测接地体埋入地下深度(h)的5倍，或者是被测接地体埋入地下电极长度(d)的5倍。测量复杂接地系统的总接地电阻，其d的距离为该接地系统对角线的距离。测试时，测试线不能相互缠绕在一起，否则可能影响测试精度。
